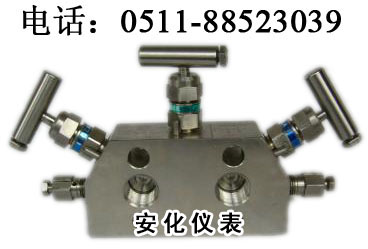

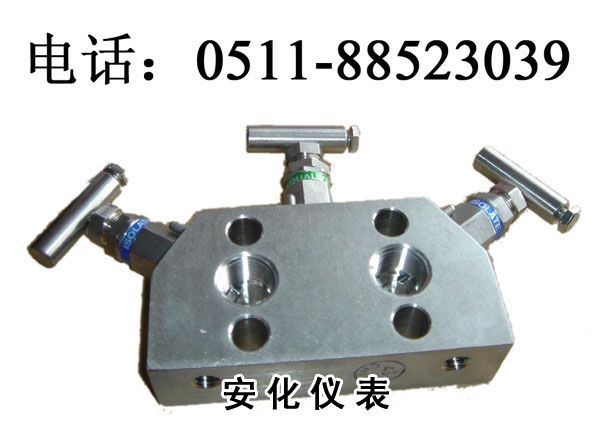

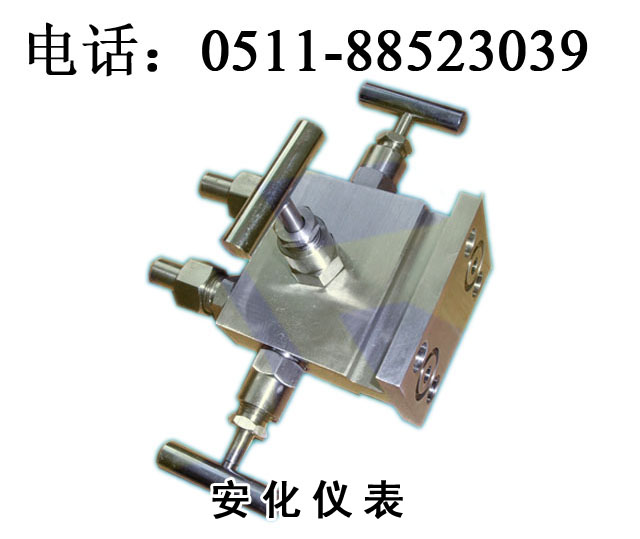

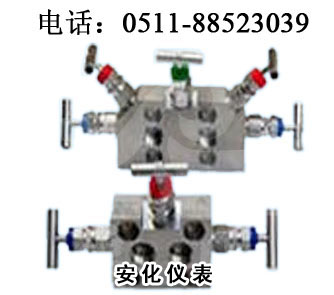

一體化三閥組
該系列儀表閥組是我公司在吸收英國、美國、日本、新加坡等國家近幾年來儀表閥組結構的基礎上，自行設計的具有結構小巧，外型美觀，性能可靠，使用方便靈活，標準化、通用化程度高。該閥組適用于國產和引進儀表裝置中，與各種差壓、流量、液位等變送器配套安裝。 適用介質：油、水、氣等多種非腐蝕性和腐蝕性介質
YSF一體化三閥組可直接固定在變送器上，用于從引壓點將信號引入差壓變送器正、負測量室，使引壓點與測量室接通或斷開。
|
序號
|
公稱壓力
|
公稱通徑
|
適用溫度
|
閥體材料
|
|
1
|
20MPa
|
DN5
|
-20～440℃
|
碳鋼
|
|
2
|
-70～240℃
|
不銹鋼
|
|
3
|
40MPa
|
-20～440℃
|
碳鋼
|
|
4
|
-70～240℃
|
不銹鋼
|
一組成
由閥體、二個截止閥及一個平衡閥組成。
二操作程序
一體化三閥組與差壓變送器投入運行時的操作程序： 首先，打開差壓變送器上兩個排污閥，而后打開平衡閥，再慢慢打開二個截止閥，將導壓管內的空氣或污物排除掉,關閉二個排污閥，再關閉平衡閥，變送器即可投入運行。 差壓變送器零點在線校驗操作程序：先打開平衡閥，關閉二個截止閥，即可對變送器進行零點校驗。
三 技術指標
入口（2×）：M20×1.5/Ф14(活接式焊接導管)(中心距35mm).
出口（2×）：方法蘭（與變送器連接）中心距54mm.
4個螺栓孔中心距54mm. ×41.3mm.
螺栓螺紋:UNF7/16-20，M10 ×1.5, M12 ×1.75
壓力等級:16MPa—40MPa,3532PSi—6000PSi
適用溫度:-65°F(-54℃) —450°F(232℃) —1200°F(648℃)
