稻夫草支墊涉及成型設備，具體涉及整體式草支墊成型裝置。

    背景技術

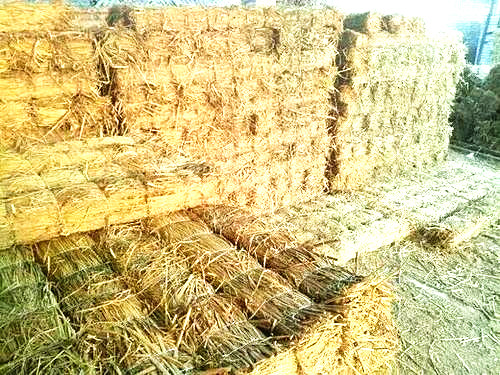

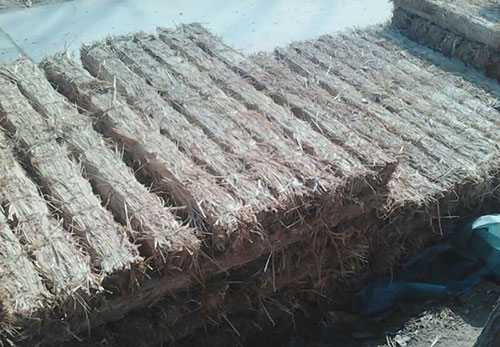

    在鐵路貨運中廣泛使用草支墊、草掩擋替代木質支墊，不僅能夠減少木材的消耗，而且減震和固定效果好，同時其價格低廉，因此，需求量逐年遞增。為了滿足鐵路貨運對草支墊的需求，人們開發出了多種草支墊成型設備，由于多數草支墊成型設備開發的重點方向是提高生產效率，且多用于在固定廠房內的生產，便導致草支墊成型設備的結構較復雜、體積大、造價較高，而且不便移動和安裝。而生產草支墊的原材料多為稻草、秸稈等農作物根莖，通常這類廉價農作物根莖的產地距離草支墊生產廠房較遠，要將草支墊原材料集中到廠房內便會耗費較多的時間，這樣，往往導致草支墊成型設備的閑置率很高。同時，稻草、秸稈這類原材料具有蓬松的特點，在實際生產中發現將稻草或秸稈集中運送到草支墊固定廠房內的運輸成本較高，甚至出現原材料運輸成本超過草支墊銷售收入的情況。經過成本分析發現，用于草支墊成型的設備最好是安裝在靠近稻草、秸稈產地附近。

    稻夫草支墊內容

    稻夫草支墊的目的在于提供一種整體式草支墊成型裝置，它體積小、便于移動和安裝。

    稻夫草支墊所述的一種整體式草支墊成型裝置，包括機架、設在機架上部的第一液壓缸和第二液壓缸、與第一液壓缸配合的第一活塞桿、與第二液壓缸配合的第二活塞桿、與第一活塞桿和第二活塞桿的下端連接的壓板；一油箱設在機架的上部，在該油箱上定位連接有電動機，電動機的輸出端與一油泵配合連接，油泵的進油口通過管道與油箱的出油口連接，油泵的出油口通過管道經換向閥分別與第一液壓缸、第二液壓缸的上端和第一液壓缸、第二液壓缸的下端連通，換向閥通過回油管道與油箱連通；在機架的底座上鋪裝有滑軌，在滑軌上設有與壓板相對應的草支墊模具。

    所述壓板的底部設有捆扎工藝槽。

    所述草支墊模具包括具有固定側板和固定端板的本體、鉸接在固定端板一端的活動側板、鉸接在固定側板一端的活動端板和一可拆卸的活動底板。

    所述活動底板通過位于固定端板下部和活動端板下部的限位支撐機構搭在移動模具下部；活動底板上部設有與壓板上的捆扎工藝槽相對應的捆扎工藝槽。

    稻夫草支墊與現有技術相比具有以下優點：由于在草支墊成型機上集成了油箱、電動機以及油泵等，而且在機架底座上設置了滑軌進而布置一個移動模具，從而構成了一個整體式草支墊成型裝置，其整體體積小、重量輕，便于將其搬運至原材料產地以便就近生產草支墊，節約了成本。

    附圖說明

    圖1為稻夫草支墊的主視圖；

    圖2為稻夫草支墊的右視圖；

    圖3為稻夫草支墊的俯視圖；

    圖4為稻夫草支墊中限位支撐機構與活動側板、活動側板的配合示意圖。

    具體實施方式

    下面結合附圖對稻夫草支墊作進一步的說明。

    如圖1、圖2及圖3所示，一種整體式草支墊成型裝置，包括機架1、設在機架上部的第一液壓缸2和第二液壓缸3、與第一液壓缸配合的第一活塞桿4、與第二液壓缸配合的第二活塞桿5、與第一活塞桿和第二活塞桿的下端連接的壓板6；一油箱7設在機架的上部，在該油箱7上定位連接有電動機8，電動機的輸出端與一油泵9配合連接，油泵的進油口通過管道與油箱7的出油口連接，油泵的出油口通過管道經換向閥10分別與第一液壓缸、第二液壓缸的上端和第一液壓缸、第二液壓缸的下端連通，換向閥通過回油管道與油箱7連通；在機架1的底座上鋪裝有滑軌11，在滑軌上設有與壓板6相對應的草支墊模具。

    所述壓板6的底部設有捆扎工藝槽。

    所述草支墊模具包括具有固定側板和固定端板的本體12、鉸接在固定端板一端的活動側板13、鉸接在固定側板一端的活動端板14和一可拆卸的活動底板15。

    所述活動底板15通過位于固定端板下部和活動端板下部的限位支撐機構16搭在移動模具下部；活動底板15上部設有與壓板6上的捆扎工藝槽相對應的捆扎工藝槽。

    稻夫草支墊將油箱、電動機以及油泵等集成到草支墊成型機機架的上部，同時在機架底座上布置有滑軌，進而使得原本人工搬抬的模具能集成到整個機架上，從而使各個設備構成一個整體式草支墊成型裝置，且使得體積變小、重量變輕，便于將草支墊生產裝置搬運至原材料產地進行就近生產，與將原材料集中搬運至草支墊生產廠房相比，稻夫草支墊節約了運輸成本。
